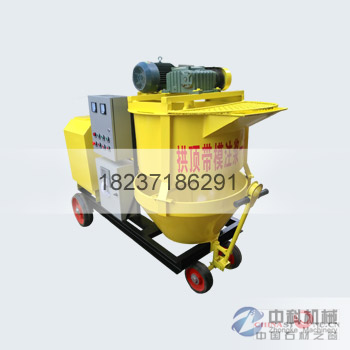

拱頂帶模注漿一體機是制漿注漿一體機，是隧道襯砌專用注漿機。拱頂帶模注漿一體機注漿部分采用活塞式注漿機，制漿部分采用立式雙層攪拌機，上層為攪拌桶，下層為儲料桶，攪拌桶表面有過濾篩。

　　拱頂帶模注漿一體機采用雙層設計，上層制漿，下層拌漿，前端注漿，注漿壓力及流量自動打印，實現一臺設備“打天下”，減少設備投入的同時，提高注漿工效兩倍以上，也降低了現場作業人員的勞動強度。

　　隧道二襯拱頂帶模注漿包括一整套新的注漿流程、新的工裝裝備及高性能充填材料，在簡化傳統注漿工藝的同時，大大提高了注漿質量。隧道二襯拱頂帶模注漿施工工藝，在隧道二襯襯砌臺車拱頂模板上設置了4個垂直注漿孔，孔內安裝活性粉末超高強混凝土（RPC）注漿管，二襯混凝土澆筑完成1至2小時后，于脫模前開始注漿。注漿材料采用高流動性微膨脹早強緩凝充填砂漿，與二襯混凝土形成有機整體，解決了傳統漿液與二襯混凝土“兩張皮”的弊端。

　　一、隧道拱頂帶模注漿一體機型號規格

　　型號：中科支護ZKUB-8.0

　　生產能力：8 m3/h

　　工作壓力：8 MPa

　　注漿機功率：11 KW

　　攪拌桶功率：4 KW

　　吸漿口直徑：76 mm

　　排漿口直徑：32 mm

　　外形尺寸： 1800*1700*1100 mm

　　整機重量：800 kg

　　二、隧道拱頂帶模注漿一體機用途及特點

　　1、用途

　　（1）在隧道、坑道施工中用于襯砌、錨固、支護灌漿。

　　（2）在巖土工程中，適用于中低壓的充填或裂隙注漿、滲透注漿、壓密注漿、劈裂注漿。

　?。?/span>3）在地基工程中，可用于軟弱地基加固、地基沉降糾偏以及防滲漏壓力灌漿。

　　（4）在樁基工程中，可用于旋噴樁、攪拌樁中灰漿壓注。

　?。?/span>5）在化工部門中，用于輸送漿狀原料及其它介質。

　?。?/span>6）在冶金鋼鐵部門中，用于流動性較好的耐火材料的輸送及壓注。

　?。?/span>7）配備空壓機及噴槍，本設備還可用于對連續墻面進行噴涂抹灰作業。

　?。?/span>8）建筑工程中能完成各種磚混和砌塊結構中地面、墻面抹灰砂漿及砌筑砂漿的垂直或水平輸送。

　?。?/span>9）在水利工程中，用于水電站、水庫、堤壩帷幕灌漿、固結灌漿、回填灌漿，還可用于井壁加固等。

　　2、特點

　?。?/span>1）泵送壓力大，適合低水灰高粘度砂漿注漿。

　?。?/span>2）攪拌、儲漿、注漿一體化，使用方便。

　?。?/span>3）注漿管采用快速接頭連接，易于拆卸和清洗。

　?。?/span>4）操作方便、安全可靠，易于維修保養。

　?。?/span>5）結構緊湊，移動靈活，特別適宜于作業空間狹小的場所。
