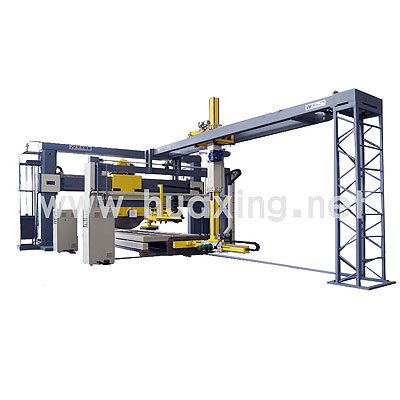

MZ600/30型石材鋸切中心主要用于石材規格板材的批量生產，能夠完成石材荒料從鋸板、切離到卸板的全自動運行，極大減少了人力成本。其組成設備HMJ160/30型龍門式圓盤組合鋸石機、HMPQ60型龍門式石材水平切機、HZX120/19型吸盤式石板搬運機械手已被授予5項實用新型專利。其主要特點有： 1.鋸石機采用雙柱式龍門框架結構,整體剛性好，最多可同時安裝30張φ1600鋸片。橫向行走速度最高可達10m/min。工作臺長度達5m，可一次安裝多塊石料，減少了荒料吊運的輔助時間。因此該機加工生產率、荒料出材率比普通鋸機明顯提高。同時，由于采用淺切割快走刀的切割模式，刀頭利用及片體使用壽命均得到較大提高。 2.鋸石機橫向行走采用直線導軌，橫向、縱向及升降運行均采用旋轉編馬器控制。設備運行及控制精度高，可靠性好。 3.鋸石機升降移動及工作臺前后運行設有液壓鎖緊裝置，在鋸片進行切割時，鎖緊裝置動作，將橫梁與立柱，工作臺與導軌鎖緊在一起。該裝置極大的提高了設備切割時的整機剛性，有利于進一步提高設備加工精度及效率。 4.鋸石機升降導軌、絲杠及滑架部分采用油脂集中電動潤滑系統，潤滑效果好，設備精度保持性好，同時減少了日常維護保養時間。 5.鋸石機具有升降絲母磨損極限保護裝置、升降絲杠防竄保護裝置、冷卻水壓力保護裝置，保證了設備工作安全可靠。 6.水平切機采用龍門式框架結構，整體剛性好，鋸片固定在主軸上，能自動實現升降、前后的分片、進給運動及沿橫梁方向的切割運動，能夠完成多層切割和多片切割。 7.水平切機橫向行走采用變頻器控制，使切割速度適應不同質地、不同厚度的板材，同時又可實現鋸片的快速返回。 8.水平切機升降機構和縱向機構均采用編碼器控制，設備運行及控制精度高，可靠性好。 9.石板搬運機械手真空吸盤具有升降、前后、旋轉、進退等動作，適應范圍大，能在鋸機切割的同時完成自動卸板操作。 10. 石板搬運機械手真空系統采用進口真空元件，并利用機架方管組成真空蓄能器，使真空系統工作可靠，動作迅速。 技術參數： 主要技術參數 鋸石機鋸片最大使用直徑 φ1600mm 鋸石機最大安裝鋸片數 30 鋸石機最大橫向行程 3500mm 鋸石機最大升降行程 1900mm 鋸石機主電機功率 110kW 水平切機鋸片最大使用直徑 φ600mm 水平切機最大橫向行程 3500mm 水平切機最大升降行程 1900mm 水平切機最大縱向行程 900mm 水平切機主電機功率 15kW 工作臺車機動進給行程 5400mm 工作臺車面積 5000*2260mm 機械手升降行程 1700mm 機械手前后行程 5200m 機械手吸盤架進退行程 950mm 機械手旋轉角度 90° 機械手真空泵電機功率 1.5KW 配套水泵功率 7.5kW 流量 65 m3/h 揚程 25m 最大加工石板尺寸 3200*600*30 mm 最大加工荒料尺寸 3200*5000*1900mm 總功率： 146.6 Kw 外形尺寸： 9600*16760*7385 mm 整機質量 35000kg
