進口不銹鋼截止閥廣泛應用于天然氣、石油、化工、電力、冶金、制藥、食品、水處理、市政給排水、天然氣、造紙、電子工業、樓宇、機械設備配套等領域。提供全套工程閥門解決方案。
產品名稱：
|

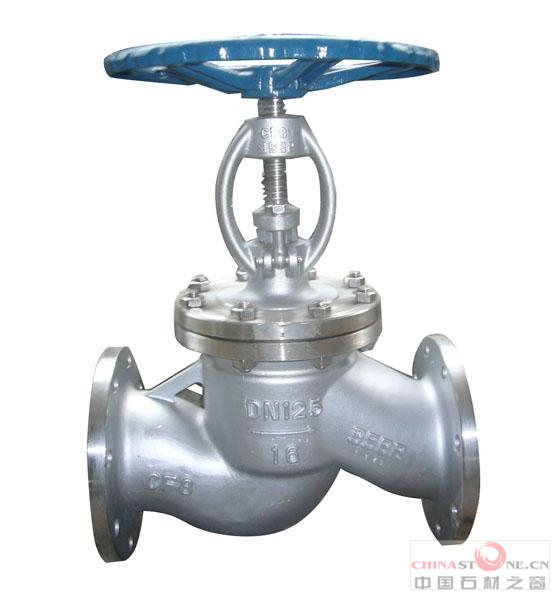

進口不銹鋼截止閥
|
產品型號：
|
美國威盾VTON
|
驅動方式：
|
手動,電動,氣動
|
連接形式：
|
法蘭,焊接,螺紋
|
結構形式：
|
平衡式,直通式
|
密封結構：
|
硬密封、軟密封
|
壓力范圍：
|
150LB-2500LB
|
公稱通徑：
|
DN15-600
|
常用材質：
|
碳鋼,304,316,316L,合金鋼等
|
產品品牌
|
美國威盾
|
產品詳情
|
進口不銹鋼截止閥-美國威盾VTON品牌根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非常可靠的切斷功能,密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。適用于公稱壓力PN1.6～16MPa,工作溫度-29～800℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
進口不銹鋼截止閥規范標準
設計與制造 Design and Manufacture
|
結構長度 Face to face/ End to end
|
法蘭尺寸 Flange Dimension
|
對焊連接尺寸Butt welding dimension
|
壓力-溫度 Pressure Temperature Lating
|
試驗-檢驗Inspection and Test
|
ANSI B16.34 BS1873
|
ANSI B16.10
|
ANSI B16.5
|
ANSI B16.25
|
ANSI B16.34
|
API 598
|
進口不銹鋼截止閥壓力試驗
公稱壓力PN(Lb)
NominalPressure
|
強度試驗
Shell Test
|
氣密封試驗
Air Seal Test
|
氣密封試驗
Air Seal Test
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
MPa
|
Lbf/in2
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
300
|
7.7
|
1110
|
5.7
|
815
|
600
|
15.3
|
2220
|
11.3
|
1630
|
900
|
23.0
|
3330
|
17.0
|
2445
|
1500
|
38.4
|
5560
|
28.2
|
4080
|
2500
|
64.0
|
9255
|
47.0
|
6790
|
|
|
